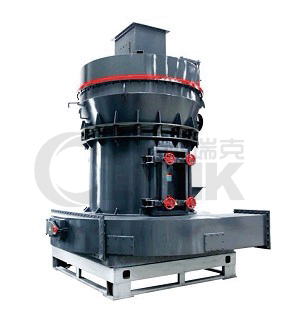

高壓懸輥細磨機

高壓懸輥細磨機組成結構：

高壓懸輥細磨機要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機、畚斗提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

高壓懸輥細磨機工作原理：

物料經粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入高壓懸輥磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。在高壓懸輥磨粉機磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。

高壓懸輥細磨機

高壓懸輥細磨機結構特征：

1、立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系；

2、成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的；

3、機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠；

4、重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠；

5、電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。

高壓懸輥細磨機適用范圍：高壓懸輥磨機用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于 9.3 級，濕度在 6% 以下的非易燃易爆的礦山、冶金、化工、建材等行業 280 多種物料的高細制粉加工，成品粒度在 80-425 目范圍調節（細 1000 目）。該機可通過添加特殊裝置，可生產出 30-80 目的粗粉。

高壓懸輥細磨機主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的雙重作用下，緊貼磨環轉動，其轉動壓力比同等動力條件下的雷蒙磨粉機高1.2倍，故產量大為提高。 當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉子隨鼓風機的循環風帶入分析機，合格細粉隨氣流進入旋風集粉器收集即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。

高壓懸輥細磨機使用注意事項：

1、為使高壓懸輥磨粉機運轉正常，應制定設備“設備保養安全操作制度”方能保證高壓懸輥磨粉機機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。

2、高壓懸輥磨粉機的磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵。

3、高壓懸輥磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。高壓懸輥磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解雷蒙磨粉機的原理性能，熟悉操作規程。

4、高壓懸輥磨粉機使用一段時間后,應進行檢修.同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。
